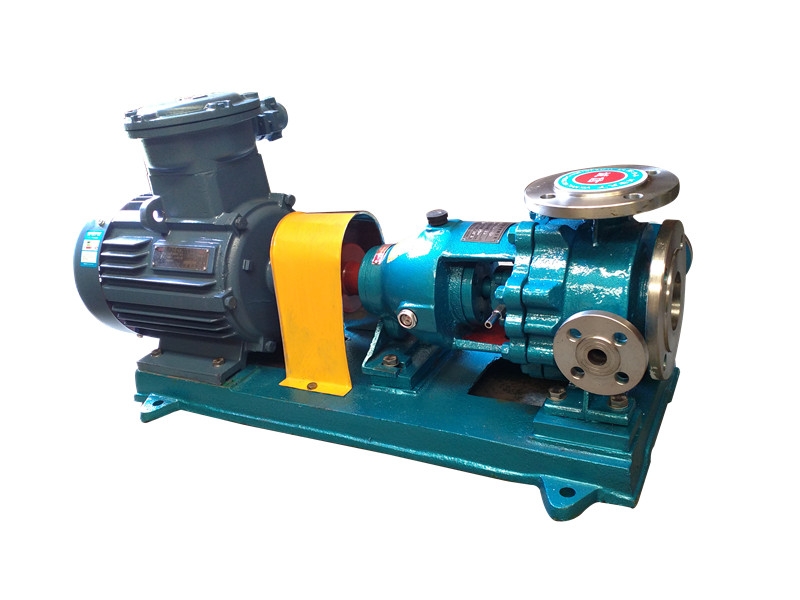

一、IN系列夾套式不銹鋼保溫泵 蒸汽保溫耐腐蝕耐結晶化工泵的詳細描述：
IN-3型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20~180攝氏度，泵是水平抽向吸入，徑向頂端吐出，泵前側有保溫夾套，雙重保夾可允0.59MPa,170攝氏度的蒸汽保溫。用戶可根據被輸送介質的腐蝕性能程度選用不同材料，型號和不同流量揚程可調控。
二、參數范圍
流量：7.5-200m3/h
揚程：60-132m
轉速：2900r/min
三、性能參數
型號 | 流量Q | 揚程 | 轉速n | 功率P（KW） | 效率 | ||
H(m) | (r/min) | η | |||||
(m3/h) | (L/S) |
|
| 軸功率 | 配帶功率 | （%） | |
IN50-32-250 | 7.5 | 2.08 | 82 | 2900 | 7.28 | 11 | 23 |
12.5 | 3.47 | 80 | 8.25 | 33 | |||
15 | 4.17 | 78.5 | 8.79 | 36.5 | |||
IN50-32-250A | 11.25 | 3.123 | 64.8 | 2900 | 6.02 | 11 | 33 |
IN50-32-250B | 10.6 | 2.95 | 57.8 | 2900 | 5.06 | 11 | 33 |
IN65-40-250 | 15 | 4.17 | 81.2 | 2900 | 6.76 | 15 | 34 |
25 | 6.94 | 80 | 11.84 | 46 | |||
30 | 8.3 | 78.4 | 12.8 | 50 | |||
IN65-40-250A | 22.5 | 6.25 | 64.8 | 2900 | 8.3 | 15 | 46 |
IN65-40-250B | 20 | 5.55 | 51.2 | 2900 | 6.1 | 15 | 46 |
IN80-50-250 | 50 | 13.9 | 80 | 2900 | 18.8 | 30 | 58 |
IN80-50-250A | 45 | 12.51 | 64.8 | 2900 | 15.9 | 30 | 58 |
IN80-50-250B | 42.5 | 11.82 | 57.8 | 2900 | 10.7 | 22 | 58 |
IN100-65-315 | 60 | 16.7 | 132 | 2900 | 44.9 | 75 | 48 |
100 | 27.8 | 125 | 54.9 | 62 | |||
120 | 33.3 | 119 | 60.8 | 64 | |||
IN100-65-315A | 95 | 26.41 | 112.8 | 2900 | 47.8 | 75 | 61 |
IN100-65-315B | 85 | 23.63 | 90.31 | 2900 | 34.3 | 55 | 61 |
IN100-65-315C | 80 | 22.24 | 80 | 2900 | 28.6 | 55 | 61 |
