一、 概述

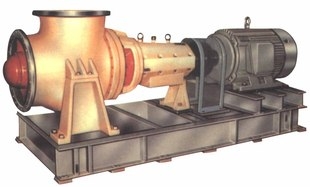

FJX系列強制循環泵為大流量、低揚程軸流泵。適用于真空制鹽、氧化鋁、磷酸、磷銨、燒堿等行業中蒸發器的強制循環系統。也可作結晶器、反應器的循環泵。
本公司引進和消化吸收了國內外同類產品的優點,對產品結構做了很大的調整,確保泵的運行可靠性、經濟性、安全性。歡迎廣大客戶來電來信咨詢。
其優點主要表現在:
1、轉速低,一般轉速在980r/min以內,符合結晶工藝要求運行平穩.
2、水力性能優異,效率〉70%高效區寬,抗汽蝕性能好.
3、考慮泵介質流動方向?yàn)榇怪毕蛳逻M(jìn),水平方向出。水流作用力對泵軸的巨大影響,在泵體內增設了泵軸外套保護裝置。使介質的俯沖作用力轉移到泵體上,從而保證了泵的運行穩定,大大減輕了介質對機械密封作用力的影響,延長了機器封使用壽命。該結構的改進在國內同類產品中邁出了較大的一步。另外泵體采用整體式鑄造剛性好,中間支承結構聯結穩定.
4、軸承箱部位為方型長跨距重型結構,穩定性好,承載能力強,運行可靠,與國內同類產品相比安裝方便精確(原國內軸承箱為分體式)。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK(SKF)或國內優質軸承.
5、封軸先進,采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合,外接冷卻沖洗水,改善軸封工作條件,機封壽命長。軸套外圓加大,與國內同類產品相比壁厚加厚變形小.
過流件材料:
泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用1Cr18Ni9Ti、0Cr19Ni9、1Cr18Ni12Mo2Ti、CD4Mcu 等,供不同的工況條件選用。
流量范圍:300-12000m3/h
揚程范圍:2-4m
工作壓力:≤1Mpa.G
工作溫度:≤170°C
二、性能參數
型號 | 流量 | 揚程 | 功率(KW) | 效率(%) | 轉速 | 葉輪直徑 | |
軸功率 | 電機功率 | ||||||
FJX-250 | 300 | 2.5 | 3.4 | 7.5 | 60 | 980 | 250 |
FJX-300 | 520 | 3 | 6.8 | 11 | 62 | 980 | 300 |
FJX-350 | 1350 | 4 | 29.6 | 37 | 65 | 980 | 350 |
FJX-450 | 2200 | 4 | 46.8 | 55 | 68 | 980 | 450 |
FJX-500 | 2650 | 4 | 42 | 75 | 70 | 740 | 500 |
FJX-550 | 4000 | 4 | 62.8 | 110 | 70 | 750 | 550 |
