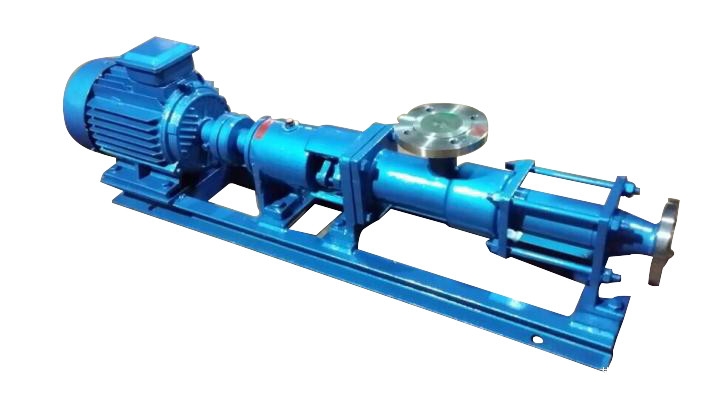

一、產品概述:
G系列螺桿泵是按迥轉嚙合容積式原理工作的新型泵種,主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀,分別形成單獨的密封容腔,介質由軸向均勻推行流動,內部流速低,容積保持不變,壓力穩定,因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa,揚程60m(清水),自吸高度一般在6m,適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
二、型號意義:
G35-1系列單螺桿泵
G- 單機螺桿泵系列
35- 螺桿泵名義直徑
1- 表示一級泵
2- 表示二級泵

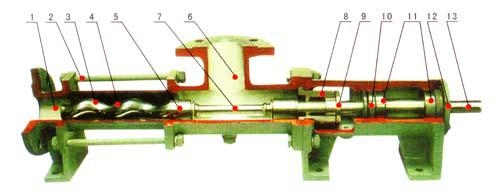

三、G系列單螺桿泵產品結構:
1、出料口 4、螺桿軸 7、連節軸 10、軸承座 13、傳動軸2、拉 桿 5、萬向節總成 8、填料座 11、軸承3、定 子 6、吸入口 9、填料壓蓋 12、軸承蓋

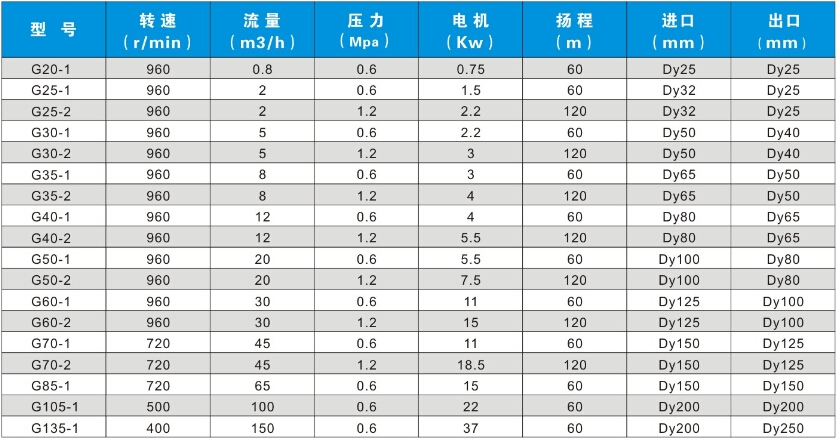

四、G型號單螺桿泵性能參數:
